Серия VersiStart III LB (9A~45A)

Характерные особенности:
  • устройство плавного пуска с управлением по трем фазам
  • управляется микроконтроллером
  • оптимизированный плавный пуск и управление током
  • снижение тока и момента во время ускорения
  • легкий монтаж, на стандартную рейку 35 мм
  • встроенное реле байпаса
  • настройка параметров с помощью потенциометров
  • не требуется нейтральный провод сети электропитания (N)
  • экономически выгодная замена для устройств пуска с соединением по схеме “звезда”/“треугольник”
  • пружинные клеммы
  • контроль отвода тепла
  • компактный дизайн, 45 мм для всех устройств
  • степень защиты IP20
  • защита двигателя
  • тепловая защита устройства
Функции:
  • плавный разгон и торможение
  • беспотенциальный вход управления для плавного разгона и торможения
  • беспотенциальный релейный выход при неисправности рабочего состояния

Модельный ряд:

Технические данные

VS III 480-9LB

VS III 480-16LB

VS III 480-25LB

VS III 480-37LB

VS III 480-45LB

Номинальный ток устройства

9A

16A

25A
37A
45A

Допустимая мощность двигателя при 400 В

4кВт

7,5кВт

11кВт

18,5кВт

22кВт

Сетевое напряжение

200V - 480V ± 10% 50/60Гц

Управляющее напряжение питания

230V ± 10% AC 50/60 Гц

Максимальное число циклов переключения

при 2,5xIN и tan=5с

при 2,5xIN и tan=1с


10
40

6
24

4
16

3
12

2
8
Макс. диссипация энергии
во время работы (на макс. пусковой частоте)
в режиме ожидания

9W
5W

9W
5W

9W
5W

9W
5W

9W
5W
Значение I2t силовых полупроводников 390
720
4000
9100
16200
Минимальный ток двигателя 20% от номинального тока устройства
Время разгона 0,6 с.
Время торможения 0,25с.
Время сброса 200ms
Входное сопротивление управляющих входов 80kOhm
Управляющее напряжение
24VDC … 230VAC
Максимально допустимая коммутируемая мощность выхода реле RA1/RA2 2A / 250VAC / 30VDC
Класс установки 3
Категория перенапряжения / уровень загрязнения:
управляющая и дополнительная цепь
главная цепь

II / 2
III (системы TT / TN) / 2
Номинальная прочность изоляции при импульсном режиме:
управляющие клеммы
главная цепь

2,5kV
4kV

Номинальное напряжение изоляции при импульсном режиме:
управляющая и дополнительная цепь
главная цепь


500V
250V
Площадь поперечного сечения проводов:
клеммы управления
силовые клеммы

1,5mm²
6mm²

1,5mm²
16mm²
Регулировка макс. момента затяжки / силовые клеммы пружинные клеммы
Температура работы/хранения 0°C ... 45°C до 1000 м / -25°C ... 75°C
Вес / кг 950гр

Номер для заказа

2S511.48009 2S511.48016 2S511.480252S511.480372S511.48045

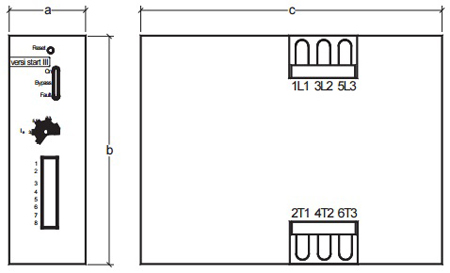

Размеры:

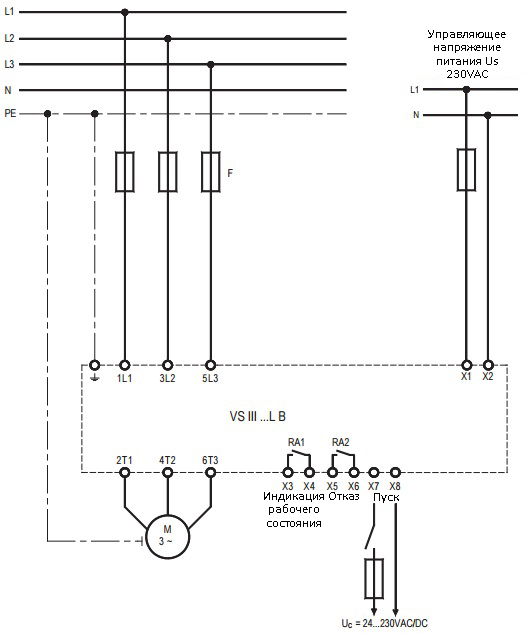

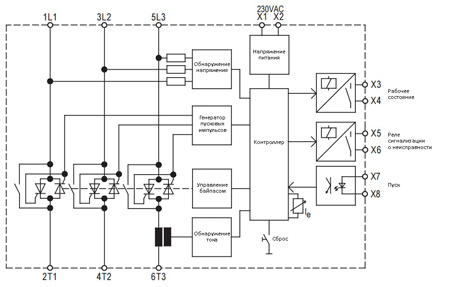

Схемы соединений:
