Серия VersiStart i III (23A~220A)

Характерные особенности:
  • устройство плавного пуска с цифровым управлением по трем фазам (7,5—800 кВт)
  • интегрированное закорачивающее реле до 110 кВт (до 500 кВт к середине 2010 года)
  • уменьшение тока и момента во время ускорения
  • комплексная и настраиваемая защита двигателя
  • торможение постоянным током без контакторов
  • графический ЖК-дислей–отображение графиков эксплуатационных характеристик двигателя в режиме реального времени
  • внутреннее соединение по схеме "треугольник" (6-проводное)
  • уровень защиты: IP20 (до 100 А), IP00 (от 140 А)
  • подключение PTC-термистора двигателя
Функции:
  • работа в аварийном режиме
  • толчковое перемещение в прямом или обратном направлении
  • входы дистанционного управления (три фиксированных, один программируемый)
  • выходы реле(три программируемых)
  • выход 24 В постоянного тока
  • аналоговый выход
  • типы управления плавным пуском / плавным остановом приводов
  • блоки с напряжением 690 В по запросу

Типовые варианты применения:
насосы, вентиляторы, компрессоры
мельницы, дробилки, прессы
конвейерные системы привода с высокоинерционными нагрузками
машины с редукторами
ременными или цепными приводами


Вспомогательные компоненты:

  • управляющее программное обеспечение
  • модуль DeviceNet (29000.25903)
  • модуль Modbus (29000.25904)
  • модуль Profibus (29000.25905)
  • модуль USB (доступен с конца 2010 года)

Модельный ряд:

Технические данные

AC-VS i III 525-




23C1

43C1

53C1

76C1

105C1

145C1

170C1

220C1




23C2

43C2

53C2

76C2

105C2

145C2

170C2

220C2

Сетевое напряжение / напряжение двигателя в соответствии с DIN EN 50160 (IEC 38)

200-525V 45-66Hz




AC-VS i III 690-




23C1

43C1

53C1

76C1

105C1

145C1

170C1

220C1




23C2

43C2

53C2

76C2

105C2

145C2

170C2

220C2

Сетевое напряжение / напряжение двигателя в соответствии с  DIN EN 50160 (IEC 38)

380-690V 45-66Hz

Номинальный ток устройства

23A

43A

53A

76A

105A

145A

170A

220A

Допустимая мощность двигателя при сетевом напряжении 400 В

-7.5

-15

-22

-30

-55

-60

-75

-110

Значение I2t силовых полупроводников в  lA2с

1.15

8

15

15

125

125

320

320

Ускорение

Постоянный ток, изменение тока, " адаптивное управление ускорением", управление моментом

Замедление

Плавный останов, торможение с таймированным изменением напряжения

Максимальное число циклов переключения при 3x Ie и 10с

AC53b 3.0 – 10:350 10/h

AC53b 3.0 – 10:590 10/h

Технические параметры выходов реле

10A/250VAC на резистивной нагрузке; 5A/250VAC AC15

Температура окружающей среды

-10ºC … +40ºC (+60ºC с ухудшением параметров)

Управляющее напряжение

C1: 110VAC; 220VAC -15%/+10% C2: 24VDC/24 VAC ±20%

Вес / кг

3.2

3.5

4.8

16

Номер для заказа :

525V/C1 2S000.50...*

023

043

053

076

105

145

170

220

525V/C2 2S000.50...*

023

043

053

076

105

145

170

220


Размеры:

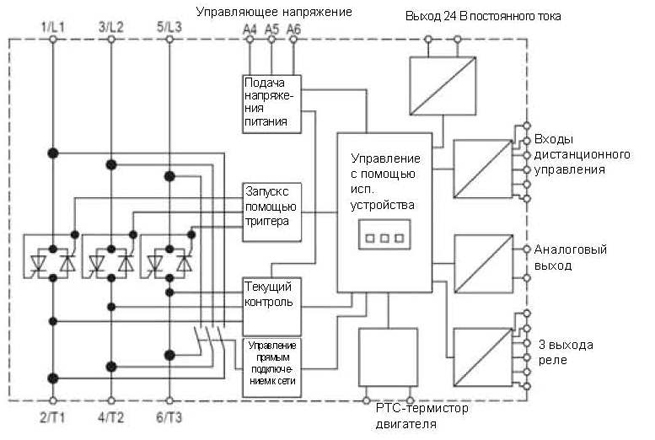

Схемы соединений
