Серия SAS (6,5А~45А)

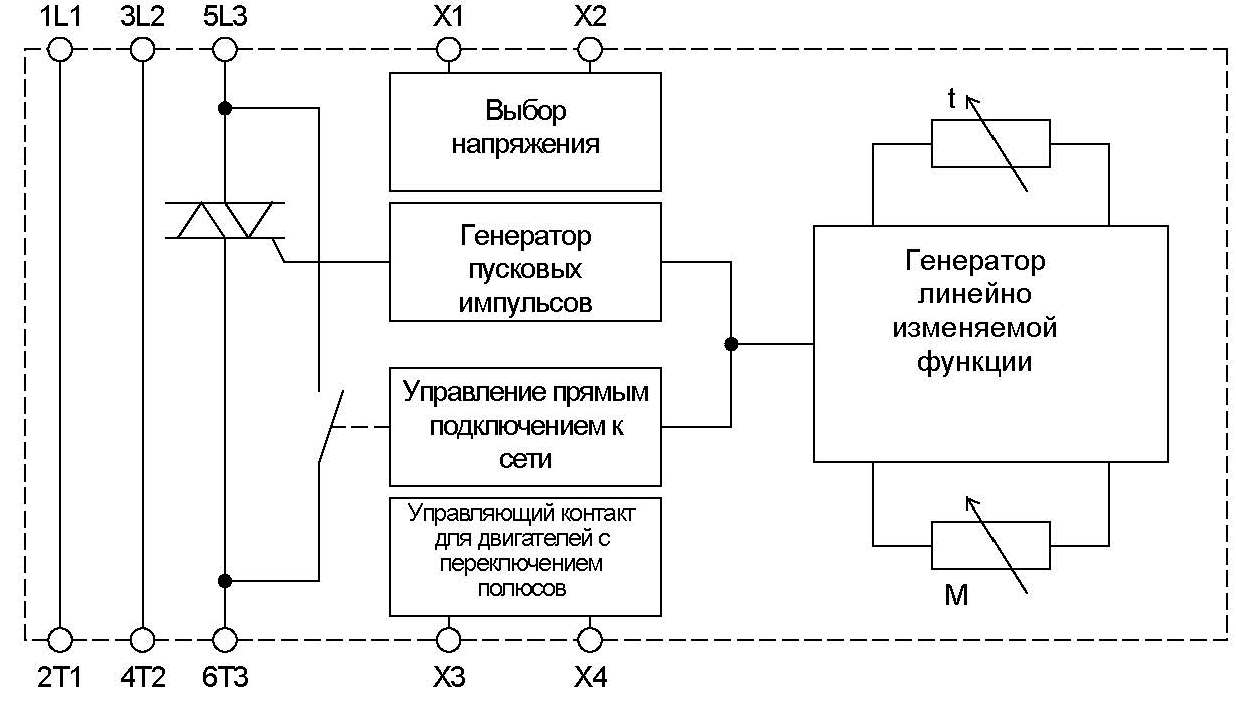

img1 Характерные особенности:
  • устройство плавного пуска с управлением по одной фазе
  • все устройства предназначены для двигателей с переключением полюсов
  • двойное напряжение питания - для сетей 400 В и 230 В
  • клеммная коробка, пригодная для подключения распределительного устройства
  • установка путем защелкивания на стандартной 35-миллиметровой шине
  • интегрированное закорачивающее реле
  • нейтральный провод сети электропитания(N)не требуется
  • специальные напряжения до 640 В
  • может использоваться в однофазных сетях
  • уровень защиты IP 20 (AC-SAS 3...11) уровень защиты IP 00 (AC-SAS 11 PUST, 22PUST)
Функции:
  • плавный пуск
  • два отдельно настраиваемых параметра – пусковой момент, время пуска
  • управляющий контакт для двигателей с переключением полюсов

Типовые варианты применения:
упаковочное оборудование
раздвижные ворота
привода ленточных конвейеров
транспортное оборудование
привода дверей пассажирских и грузовых лифтов
ограничение пускового тока для трансформаторов


Предоставляется по запросу:

  • беспотенциальное входное управляющее напряжение 10...30 В постоянного тока
  • AC-SAS 3 AC-SAS 11: стандартное напряжение до 480 В, специальные напряжения 500 В – 640 В (все типы в 100-миллиметровом корпусе)
  • C-SAS 11PUST и AC-SAS 22PUST: специальные напряжения до 690 В

Модельный ряд:

Технические данные

AC-SAS

3

5,5

7,5

11

11PUST

22PUST

Сетевое напряжение/напряжение двигателя (выводы X1-X2 соединены перемычкой) в соответствии с EN DIN 50160 (IEC 38)

160 ... 240V ± 10%

400V ± 15%

Сетевое напряжение/напряжение двигателя (выводы X1-X2 не соединены перемычкой) в соответствии с EN DIN 50160 (IEC 38)

380 ... 480V ± 10%

Номинальный ток устройства

6,5A

12A

16A

25A

25A

45A

Частота сети электропитания

50/60Hz

Допустимая мощность двигателя при 230 В

1,5kW

3kW

4kW

5,5kW







Допустимая мощность двигателя при 400 В

3kW

5.5kW

7.5kW

11kW

11kW

22kW

Минимальный ток двигателя

10% от номинального тока устройства

Пусковой момент

0 … 50%

Время пуска

0.5 … 5s

Время сброса

200ms

Максимальное число цикловпереключения при 3x le и 5с tan

240/h

200/h

120/h

70/h

240/h

120/h

Максимальная площадь поперечного сечения проводов

2.5mm2

16mm2

Значение I2t- силовых полупроводников

265A2s

610A2s

800A2s

1250A2s

5000A2s

10500A2s

Температура окружающей среды / температура хранения

0ºC … 450ºC / -25ºC … 75ºC

Вес / кг

0.3

0.3

0.5

0.5

2.7

3.0

Номер для заказа

20700.40003

20700.40005

20700.40007

20700.40011

20800.38011

20800.38022

Правила определения номинальных значений см. на добавочном листе

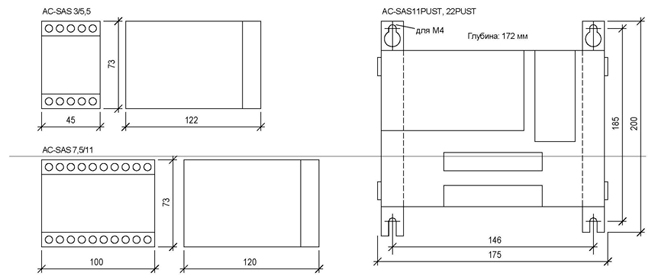

Размеры:


Схемы соединений:
