Серия DC Brake VersiBrake LT (6-30A)

Характерные особенности:
  • торможение постоянным током с однополупериодным выпрямлением
  • может использоваться со всеми типами асинхронных и однофазных двигателей
  • управление выполняется микроконтроллером
  • простая установка, также может использоваться для модернизации существующего оборудования
  • отсутствуют изнашиваемые компоненты, не требуется техническое обслуживание
  • интегрированный контактор торможения
  • установка путем защелкивания на 35-миллиметровой DIN-шине
  • уровень защиты IP 20
  • может заменять устройства торможения типа AC-BR и AC-BR-L
Функции:
  • прямой пуск в режиме online с помощью контактора двигателя
  • защита от перегрузок
  • управление током торможения
  • автоматическая оптимизация времени действия остаточной намагниченности
  • бесступенчатая настройка тока торможения в диапазоне 10-100%
  • возможно прерывание торможения
  • перезапуск через 1, 2 секунды после прерывания торможения
  • настраиваемое время торможения
  • беспотенциальный выход для блокировки контактора двигателя во время торможения; также может использоваться для подачи питания на контактор подключения по схеме "звезда" во время торможения

Типовые варианты применения:
пильные станки
центрифуги
деревообрабатывающие станки
ткацкое оборудование
конвейерные системы

Модельный ряд:

Обозначение типа устройства

AC-VB 230-6LT

AC-VB 230-25LT

AC-VB 230-30LT

AC-VB 400-6LT

AC-VB 400-25LT

AC-VB 400-30LT

Сетевое напряжение в соответствии с DIN EN 50160 (IEC 38)

220/240V ± 10% 50/60Hz

380/415V ± 10% 50/60Hz

Потребляемая мощность электронной схемы

3VA

Рекомендуется для номинальных токов двигателей до

0.3 … 3A

2 … 12.5A

2 … 15A

0.3 … 3A

2 … 12.5A

2 … 15A

Номинальный ток устройства при времени торможения 20 с

6A

25A

30A

6A

25A

30A

Номинальный ток устройства при времени торможения 30 с

6A

17A

20A

6A

17A

20A

Максимальная частота торможений для времени торможения 5 с

1/8s

1/60s

1/90s

1/8s

1/60s

1/90s

Значение I2t силовых полупроводников (A2s)

310

1250

1350

310

1250

1350

Напряжение торможения

0 … 110VDC

0 … 220VDC

Максимальное время торможения

0...30 с (для специального устройства – 0...60 с)

Номинальные характеристики контактов реле (реле управления)

3A/250VAC; 3A/30VDC

Время задержки для уменьшения остаточной EMF

Автоматическая оптимизация в диапазоне 0,2...1,8 с

Максимальная площадь поперечного сечения проводов для подключения

2x 2.5mm2 на вывод

Температура окружающей среды / температура хранения

0ºC … 45ºC / -25ºC … 75ºC

Вес, в кг

0.6

Номер для заказа

2B200.

23006

2B200.

23025

2B200.

23030

2B200.

40006

2B200.

40025

2B200.

40030

Правила определения номинальных значений см. на добавочном листе.

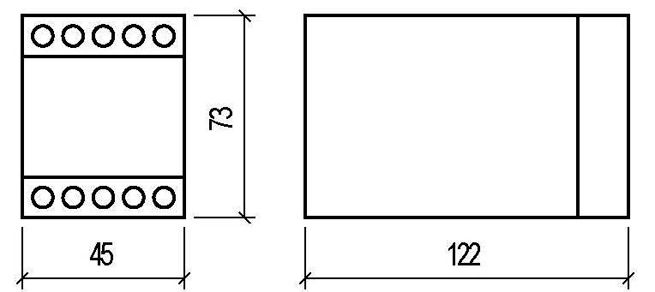

Размеры:

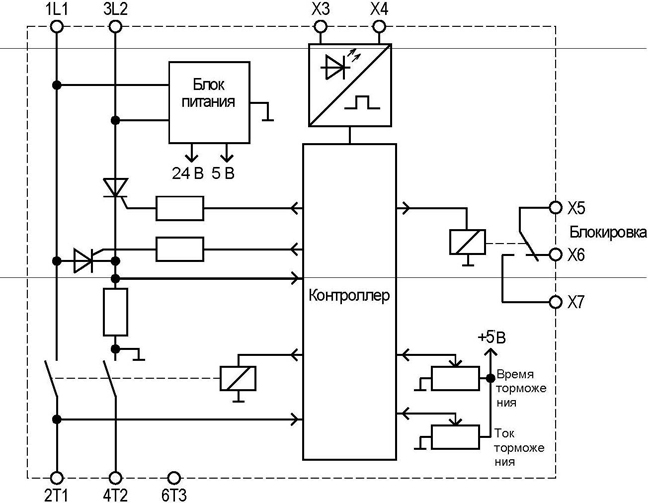

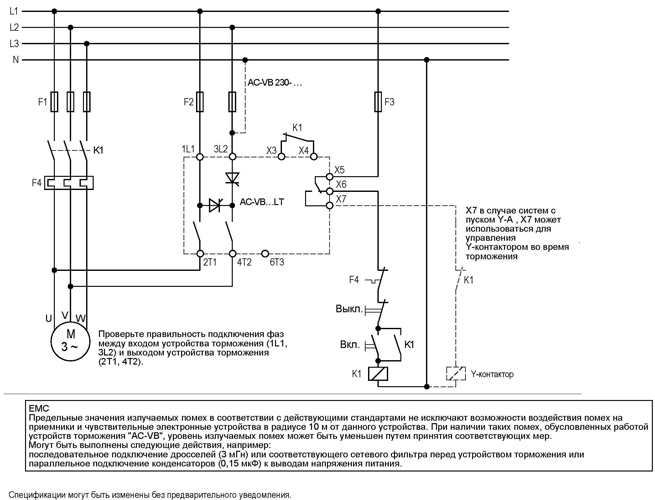

Схемы соединений:
