Серия DC Brake VersiBrake (40-600A)

Характерные особенности:
  • торможение постоянным током с однополупериодным выпрямлением
  • управление выполняется микроконтроллером
  • может использоваться со всеми типами асинхронных двигателей
  • простая установка, также может использоваться для модернизации существующего оборудования
  • отсутствуют изнашиваемые компоненты, не требуется техническое обслуживание
  • интегрированный контактор торможения (устройства с током до 60A)
  • уровень защиты IP 20
Функции:
  • управление с помощью контактора двигателя
  • торможение до останова или в зависимости от времени
  • реле указания повышения времени торможения
  • настройка тока торможения в диапазоне 0...100%, управление током
  • оптимизация времени действия остаточной намагниченностиn
  • время торможения 0,5 – 320с
  • текущий контроль температуры радиатора
  • беспотенциальные сигнальные и управляющие выходы
  • возможность выбора второго времени торможения 0,5 – 40с
  • возможность ручного прекращения торможения

Типовые варианты применения:
пильные станки
центрифуги
деревообрабатывающие станки
ткацкое оборудование
конвейерные системы


Опции: (по запросу):

  • отображения тока торможения (AC*)
  • широкоий диапозон напряжений 200 – 690В (BC*)
  • съемные клеммы управления (C)
  • текущий контроль температуры двигателя (PC*)
  • управление пуском по схеме "звезда"-"треугольник" (PC*)
  • реле указания останова (PC*)
  • текущий контроль тока торможения (PC*)
  • адаптер для устройства торможения 40A-200A для установки на DIN - шине (номер для заказа 29000.29700)

* Устройства с этими опциями всегда комплектуются съемными клеммами управления.

Модельный ряд:

Обозначение типа устройства AC-VB ...

230-40

400-40

230-60

400-60

230-100

400-100

230-200

400-200

230-400

400-400

230-600

400-600

Сетевое напряжение в соответствии с DIN EN 50160 (IEC 38)

220/240V ± 10% 50/60Hz (стандартные значения)

380/415V ± 10% 50/60Hz (стандартные значения)

290-690V ± 10% 50/60Hz (широкий диапазон напряжений)

Потребляемая мощность электронной схемы

6VA

Рекомендуется для номинальных токов двигателей до

20A

30A

50A

100A

200A

300A

Номинальный ток устройства

40A

60A

100A

200A

400A

600A

CDF при максимальном токе торможения

20%

Значение I2t силовых полупроводников, в (A2с)

1050

4900

6050

80000

320000

1125000

Напряжение торможения

0 … 130VDC при 220/240V

0 … 220VDC при 380/415V

Максимальное время торможения

40с с торможением до останова

320с с торможением в зависимости от времени

Номинальные характеристики контакторов выходного реле

3A/250VAC; 3A/30VDC

Время задержки для уменьшения остаточной EMF

автоматическая оптимизация

(200 … 3100ms)

автоматическая оптимизация

(1600 … 3100ms)

Максимальная площадь поперечного сечения проводов

16mm2

16mm2

16mm2

35mm2

Screw M12

Температура окружающей среды / температура хранения

0ºC … 45ºC / -25ºC … 75ºC

Вес, в кг

2.1

2.1

2.1

3.1

7.2

10.2

Номер для заказа 230V

29700.23040

29700.23060

29700.23100

29700.23200

29700.23400

29700.23600

Номер для заказа 400V

29700.40040

29700.40060

29700.40100

29700.40200

29700.40400

29700.40600

Правила определения номинальных значений см. на добавочном листе.

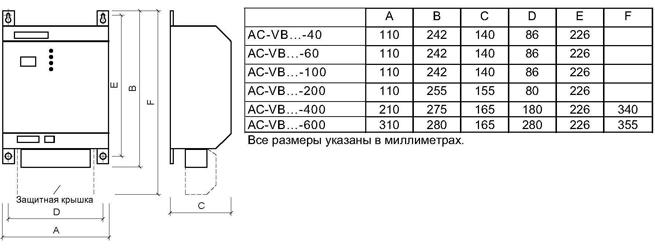

Размеры:

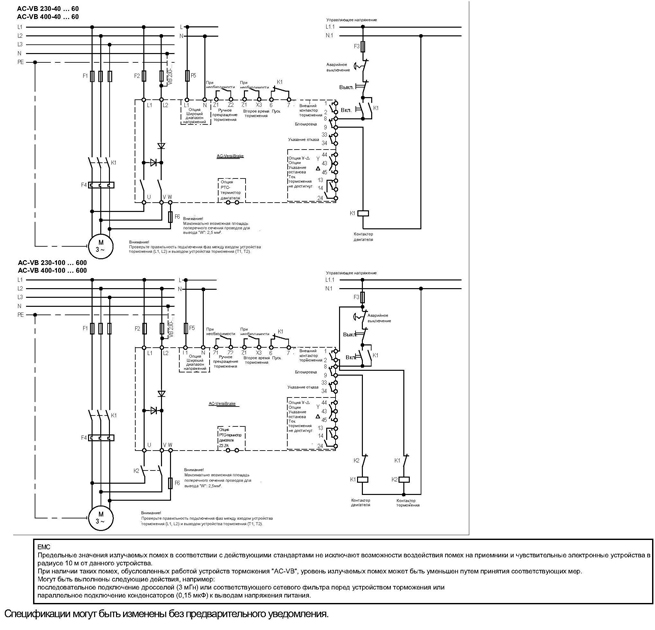

Схемы соединений:
